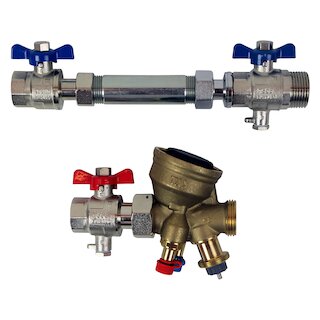

IMI TA-Compact-P Anschlussset WMZ horizontal DN 15

Artikelnummer: 00434.680
Kategorie: Wärmeverteilung

262,50 CHF

inkl. 8,1% USt.

verfügbar
Lieferzeit: 2 - 90 Werktage (Ausland)

PCE

Beschreibung
Bewertungen

IMI TA-Compact-P Anschlussset WMZ horizontal DN 15 Anwendungsbereich: Heizungs- und Kälteanlagen. Funktionen: Regelung Voreinstellung (max. Durchfluss) Differenzdruck unabhängiges Regelventil Messung (?H, T, q) Absperren Dimensionen: DN 15-25 Druckklasse: PN 16 Differenzdruck (?pV) TA-Compact-P: Max. Differenzdruck (?pVmax): 400 kPa = 4 bar Min. Differenzdruck (?pVmin): DN 10-20: 15 kPa = 0,15 bar DN 25-32: 23 kPa = 0,23 bar (Gültig für Position 10, voll geöffnet. Andere Voreinstellpositionen benötigen einen geringeren Differenzdruck, diesen können Sie mit der Software HySelect ermitteln.) Differenzdruck (?H) TA-Compact-DP: Max. Differenzdruck (?Hmax): 400 kPa = 4 bar Min. Differenzdruck (?Hmin): DN 15: 18 kPa = 0,18 bar DN 20: 21 kPa = 0,21 bar DN 25: 25 kPa = 0,25 bar (Gültig für die meistgebrauchten Einstellwerte. Andere Einstellungen erfordern ein niedrigeres ?H. Bitte mit dem Diagramm im Kapitel “Dimensionierung” oder unserer Software HySelect prüfen). Durchflussbereiche / Einstellbereich: Siehe “Dimensionierung” Temperatur: TA-Compact-P sets: Max. Betriebstemperatur: 90 °C Min. Betriebstemperatur: -10 °C TA-Compact-DP sets: Max. Betriebstemperatur: 120 °C Min. Betriebstemperatur: -20 °C Medien: Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %). Werkstoffe: TA-Compact-P und TA-Compact-DP - siehe separate Datenblätter. Kugelhähne: Gehäuse: Messing MS 58, venickelt Kugel: Messing, verchromt Kugelsitzdichtung: PTFE Spindel: Brass MS 58 Spindelabdichtung: PTFE mit Stopfbuchse und O-Ring FKM/FPM. Ohringdichtung Differenzdruckanschluss: PTFE Handgriff: Aluminium oder Stahl, rot oder blau lackiert. Rohrnippel: Stahl, galvanisch verzinkt. Anschlussbogen: Messing MS 58, vernickelt. Aramidfaserdichtung AFM34. Reduktionsnippel: Messing MS 58, verchromt. Verschraubung: Messing MS 58, verchromt. Kennzeichnung: TA-Compact: TA, IMI, PN 16, DN und Durchflusspfeil. Graues Handrad: TA-Compact-P oder TA-Compact-DP und DN. Kugelhähne: PN Hub: 4 mm Charakteristik: Linear, am besten Geeignet für on/off Regelung. Leckrate (TA-Compact-P/-DP): Leckrate = 0,01% des max. empfohlenen Durchflusses (Einstellung 10) bei richtiger Durchflussrichtung. (Klasse IV Entsprechend EN 60534-4). Anschluss für Stellantriebe: M30x1,5 Stellantriebe: EMO T TA-Slider 160 Siehe separate Datenblätter.
